書籍を参考に、LED点滅回路のRTLを作成します。コードはVerilogからSystemVerilogに変更しました。

module blink (
    input logic CLK,
    input logic RST,
    output logic [2:0] LED_RGB
    );

    logic [25:0] cnt26;
    logic ledcnten;
    logic [2:0] cnt3;

    always_ff @(posedge CLK) begin
        if (RST)
            cnt26 <= 26'h0;
        else
            cnt26 <= cnt26 + 26'h1;
    end

    assign ledcnten = (cnt26 == 26'h3ffffff);

    always_ff @(posedge CLK) begin
        if (RST)
            cnt3 <= 3'h0;
        else if (ledcnten)
            if (cnt3 == 3'd4)
                cnt3 <= 3'h0;
            else
                cnt3 <= cnt3 + 3'h1;
    end

    always_comb begin
        case (cnt3)
            3'd0:    LED_RGB = 3'b100;
            3'd1:    LED_RGB = 3'b010;
            3'd2:    LED_RGB = 3'b001;
            3'd3:    LED_RGB = 3'b111;
            default: LED_RGB = 3'b000;
        endcase
    end
endmodule

module blink (
    input logic CLK,
    input logic RST,
    output logic [2:0] LED_RGB
    );

    logic [25:0] cnt26;
    logic ledcnten;
    logic [2:0] cnt3;

    always_ff @(posedge CLK) begin
        if (RST)
            cnt26 <= 26'h0;
        else
            cnt26 <= cnt26 + 26'h1;
    end

    assign ledcnten = (cnt26 == 26'h3ffffff);

    always_ff @(posedge CLK) begin
        if (RST)
            cnt3 <= 3'h0;
        else if (ledcnten)
            if (cnt3 == 3'd4)
                cnt3 <= 3'h0;
            else
                cnt3 <= cnt3 + 3'h1;
    end

    always_comb begin
        case (cnt3)
            3'd0:    LED_RGB = 3'b100;
            3'd1:    LED_RGB = 3'b010;
            3'd2:    LED_RGB = 3'b001;
            3'd3:    LED_RGB = 3'b111;
            default: LED_RGB = 3'b000;
        endcase
    end
endmodule

制約ファイルはほぼそのまま。

# Zybo Z7 constraints file
# chapter: 2
# project: blink

# Clock
set_property -dict {PACKAGE_PIN K17 IOSTANDARD LVCMOS33} [get_ports {CLK}]
create_clock -add -name sys_clk_pin -period 8.00 -waveform {0 4} [get_ports {CLK}]

# Reset
set_property -dict {PACKAGE_PIN Y16 IOSTANDARD LVCMOS33} [get_ports {RST}]

# LED_RGB
set_property -dict {PACKAGE_PIN V16 IOSTANDARD LVCMOS33} [get_ports {LED_RGB[2]}]
set_property -dict {PACKAGE_PIN F17 IOSTANDARD LVCMOS33} [get_ports {LED_RGB[1]}]
set_property -dict {PACKAGE_PIN M17 IOSTANDARD LVCMOS33} [get_ports {LED_RGB[0]}]

# Zybo Z7 constraints file
# chapter: 2
# project: blink

# Clock
set_property -dict {PACKAGE_PIN K17 IOSTANDARD LVCMOS33} [get_ports {CLK}]
create_clock -add -name sys_clk_pin -period 8.00 -waveform {0 4} [get_ports {CLK}]

# Reset
set_property -dict {PACKAGE_PIN Y16 IOSTANDARD LVCMOS33} [get_ports {RST}]

# LED_RGB
set_property -dict {PACKAGE_PIN V16 IOSTANDARD LVCMOS33} [get_ports {LED_RGB[2]}]
set_property -dict {PACKAGE_PIN F17 IOSTANDARD LVCMOS33} [get_ports {LED_RGB[1]}]
set_property -dict {PACKAGE_PIN M17 IOSTANDARD LVCMOS33} [get_ports {LED_RGB[0]}]

コンパイル、FPGAボードのジャンパー設定、コンフィギュレーションすると、LEDが点滅することを確認できました。

小林優『FPGAプログラミング大全 Xilinx編 第2版』、秀和システム、2021年。

小林優『続FPGAプログラミング大全』、Zenn、2025年。

書籍を参考に、学習用FPGAボードとしてZybo Z7-20を購入しました。

Zybo Z7-20は2021年1月には国内参考価格で36,110円だったとのことですが、私が購入した2026年3月には70,372円まで高騰していました。

世界的なインフレ傾向、AI需要による半導体価格の上昇、円安による影響などによるものと思われます。

むしろ、上位機種のKria KV260のほうが安くなっていましたが（2026年5月現在47,173円）、書籍のアドバイスに従い、まずはZ7-20を購入することとしました。

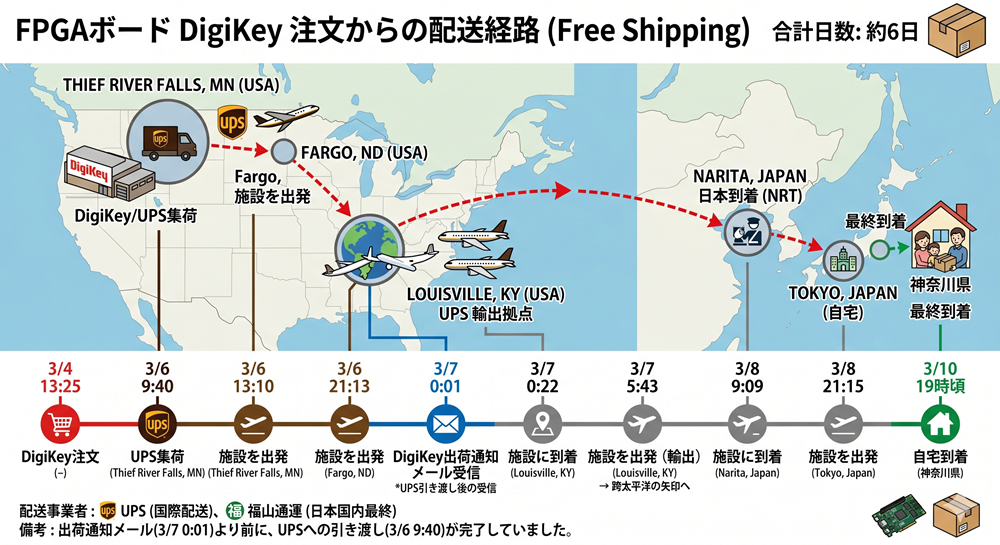

秋月電子に在庫がなかったため、DigiKeyで注文しました。

6日程度で到着し、配送にも問題はありませんでした。

小林優『FPGAプログラミング大全 Xilinx編 第2版』、秀和システム、2021年。

小林優『続FPGAプログラミング大全』、Zenn、2025年。

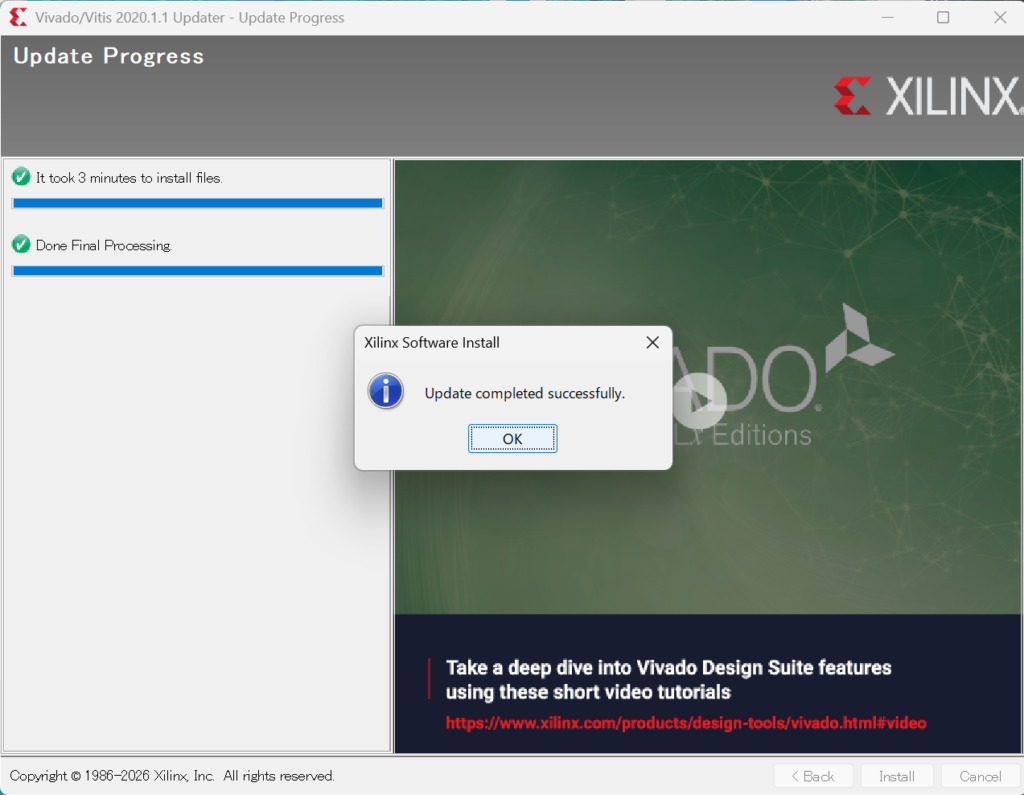

Updaterで更新。

(追記) Xhub Storesに接続できなくなるので、2020.1に戻しました。

小林優『FPGAプログラミング大全 Xilinx編 第2版』、秀和システム、2021年。

小林優『続FPGAプログラミング大全』、Zenn、2025年。

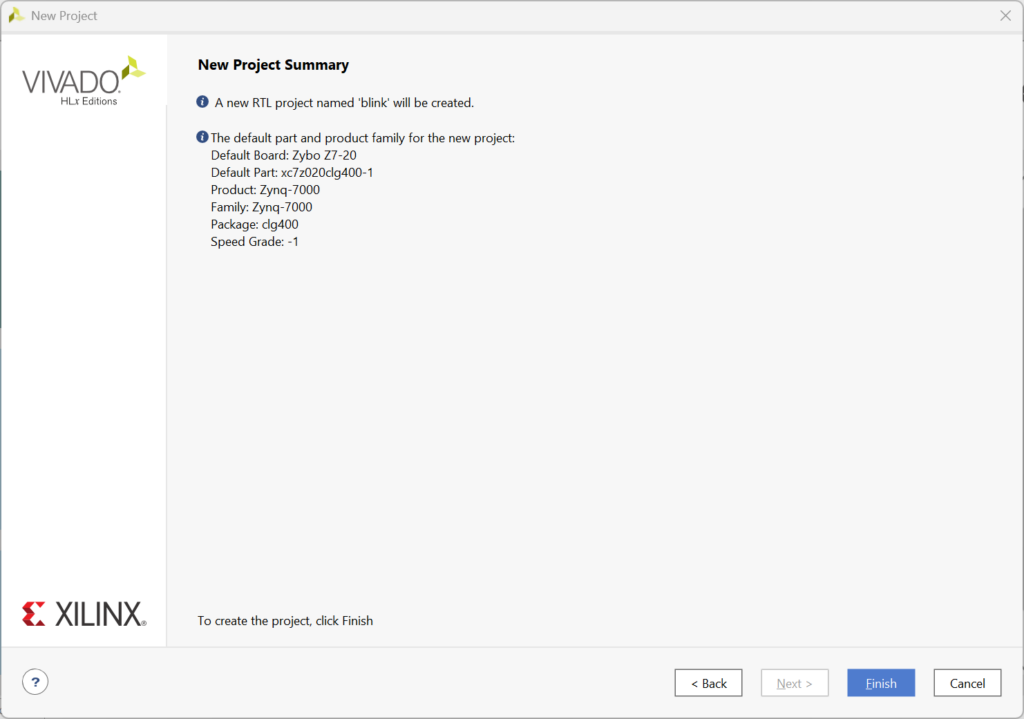

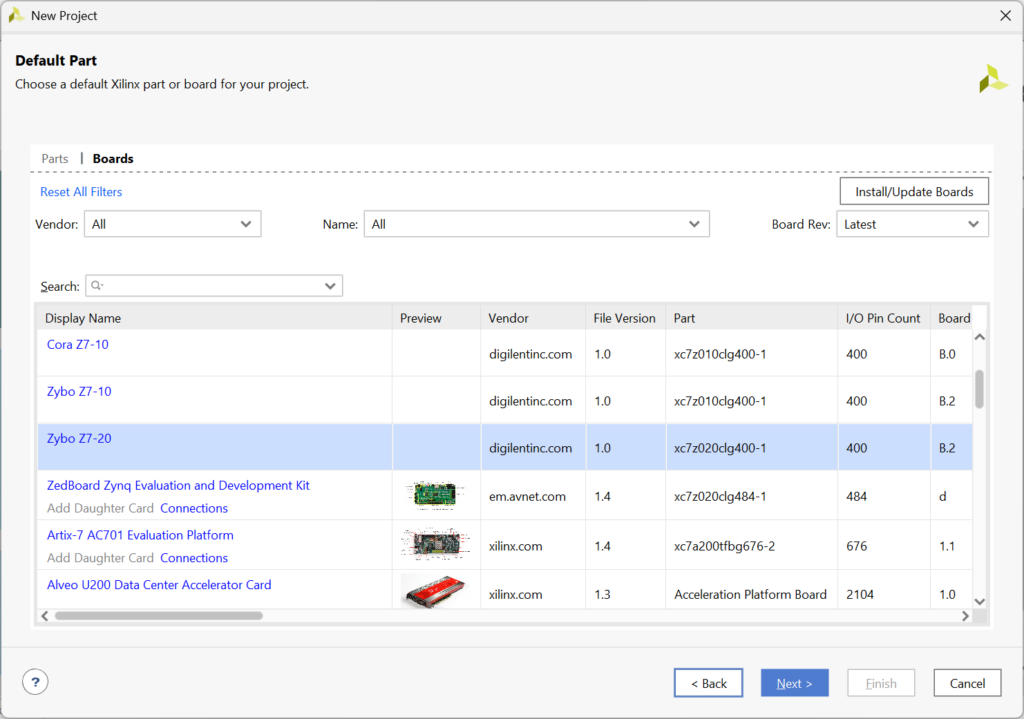

Vivado新規プロジェクトで今回購入したZ7-20用のDefault Board設定を追加。

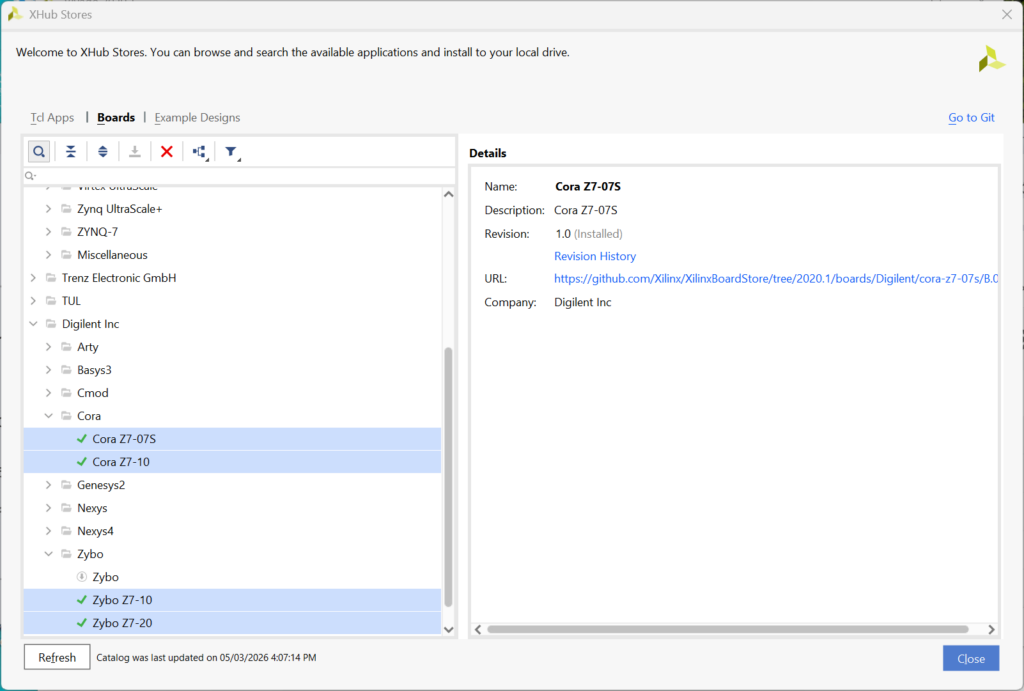

Z7-20がBoard名一覧になかったが、書籍どおりにXhub Storesからインストール。

私の環境では、AR# 75516は発生せず、しばらく待っていたらインストールできるようになったので、修正済みなのかもしれない。

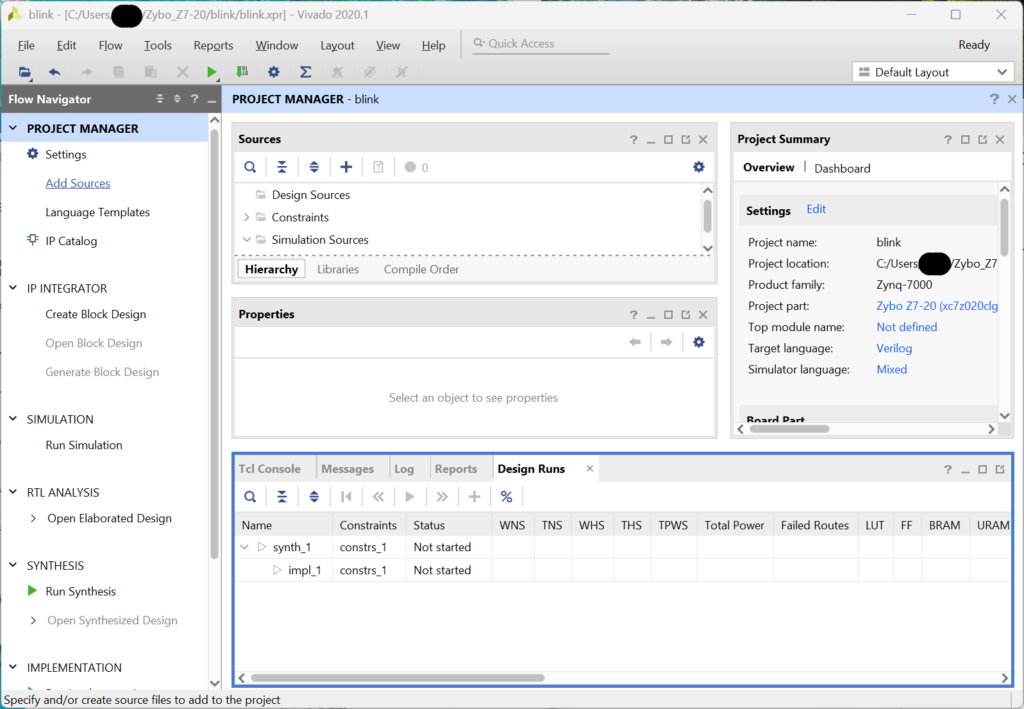

プロジェクト画面まで到達。

小林優『FPGAプログラミング大全 Xilinx編 第2版』、秀和システム、2021年。

小林優『続FPGAプログラミング大全』、Zenn、2025年。

『FPGAプログラミング大全 Xilinx編 第2版』のための環境構築を行いました。

Appendix I 開発環境の構築

環境

• PC：ThinkPad X1 Carbon Gen 13 Aura Edition
• CPU：Intel Core Ultra 7 258V
• RAM：32 GB LPDDR5X
• ストレージ：1 TB SSD NVMe Gen4
• GPU：Intel Arc Graphics（CPU内蔵）
• OS：Windows 11 Home 64bit（日本語版）
• ツール：Vitis/Vivado 2020.1

インストール手順

書籍を参考に、

• AMD/Xilinxの公式サイトでアカウントを作成
• ダウンロードページから「Vivado HLx 2020.1: すべての OS インストーラー シングルファイル ダウンロード (TAR/GZIP – 35.51 GB)」をダウンロード
• MD5を確認
• インストーラーを実行
• Vivado/Vitisが起動することを確認

学習用の環境なので、書籍とバージョンを揃えて、「Vivado Design Suite – HLx Edition – 2020.1 Full Product Installation」をダウンロードし、インストールしました。

WSL2（Ubuntu 22.04 LTS）へのインストールも試みましたが、インストーラーが正常に動作しなかったため Windows 版を選択しました。

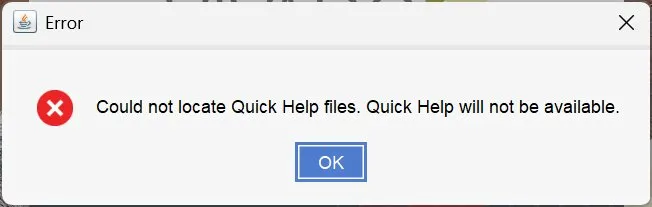

Vivado起動時のエラーメッセージは書籍記載の方法で解決しました。

小林優『FPGAプログラミング大全 Xilinx編 第2版』、秀和システム、2021年。

小林優『続FPGAプログラミング大全』、Zenn、2025年。

『FPGAプログラミング大全 Xilinx編 第2版』を読み始めました。

第1章 Xilinx開発ツールとFPGAボード

1-1 Xilinx開発ツールの概要

まずFPGA開発の検証フロー全体を整理。

Vitis (C, C++) → Vivado (SystemVerilog, UVM) → Xsim (SystemVerilog, UVM, binary) → Board, ILA (binary) という階層で、検証手法も変わってきます。

勉強メモなので間違いあればご指摘ください。

flowchart TD
    subgraph システム検証
        A["Vitis: C, C++"]
    end
    subgraph RTL検証
        B["Vivado: SV,UVM"]
        C["Xsim: SV, UVM, binary"]
    end
    subgraph 実機検証
        D["Board, ILA: binary"]
    end
    A --> B --> C
    B --> D
